Låsende releer, som gir et effektivt middel for å opprettholde en brytertilstand med lavt strømforbruk, er en viktig del av elektriske og elektroniske systemer. Låsende releer bruker en kort puls for å bytte tilstand og forbli i sin endelige posisjon uten konstant energi, i motsetning til tradisjonelle releer som trenger en konstant spenningskilde for å opprettholde tilstanden. Denne artikkelen undersøker bruken og fordelene med låsereléer, samt hvordan de stilles inn og tilbakestilles.
Etter å ha blitt utløst, opprettholder et låserelé - også referert til som et bistabilt relé - sin posisjon selv når strømmen er slått av. Sett og tilbakestill er de to stabile tilstandene. Styrepulser får releet til å veksle mellom disse tilstandene.
Låsereléer fungerer gjennom en av to hovedmekanismer:
1. Enkeltspols låserelé
Et låserelé med én spole fungerer med en enkelt spole som mottar vekslende polaritetspulser for å endre tilstanden.
- Stille inn reléet (PÅ-tilstand): En positiv spenningspuls aktiverer spolen, og flytter de interne kontaktene til innstilt posisjon.
- Tilbakestilling av reléet (AV-tilstand): En negativ spenningspuls (eller en omvendt polaritetspuls) flytter kontaktene tilbake til tilbakestilt posisjon.
Når reléet er byttet, forblir det i den tilstanden til en annen puls endrer det.
2. Dual-coil låserelé
Et låserelé med to spoler har to separate spoler - en for innstilling og en for tilbakestilling.
- Stille inn reléet (PÅ-tilstand): En kort puls til "sett"-spolen flytter de interne kontaktene til PÅ-posisjonen.
- Tilbakestilling av reléet (AV-tilstand): En kort puls til "reset"-spolen flytter kontaktene tilbake til AV-posisjonen.
Siden kontaktene holder sin posisjon magnetisk eller mekanisk, er det ikke nødvendig med kontinuerlig strøm for å opprettholde tilstanden.
- Energieffektivitet: Sidenlåsende releerkrever ikke konstant strøm for å opprettholde tilstanden, de bruker mindre energi sammenlignet med tradisjonelle releer.
- Lav varmegenerering: Redusert strømforbruk betyr minimal varmeoppbygging, noe som forbedrer holdbarheten.
- Stabil drift: Låsereléer forblir i sin siste posisjon selv under strømbrudd.
- Ideell for batteridrevne systemer: Deres evne til å holde en tilstand uten kontinuerlig strøm gjør dem perfekte for batteridrevne enheter.
Flere bransjer bruker låsereléer, inkludert:
Energieffektive hvitevarer og smarte lyssystemer er eksempler på hjemmeautomatisering.
Industriell kontroll: Krafteffektiv svitsjing er nødvendig for automatiserte systemer og maskineri.
Applikasjoner for nettverksrelé og signalveksling i telekommunikasjon.
Bilelektronikk: Elektriske systemer og elektriske vinduskontroller.
Låsende releerer et populært alternativ i energisensitive applikasjoner fordi de tilbyr en effektiv måte å opprettholde kretstilstander uten konstant strøm. De er viktige fordi de kan stilles inn og tilbakestilles med lite energi, enten det er i kommunikasjonsnettverk, hvitevarer eller industriell automasjon. Å vite hvordan de fungerer garanterer at de brukes så effektivt som mulig i en rekke elektriske og elektroniske applikasjoner.

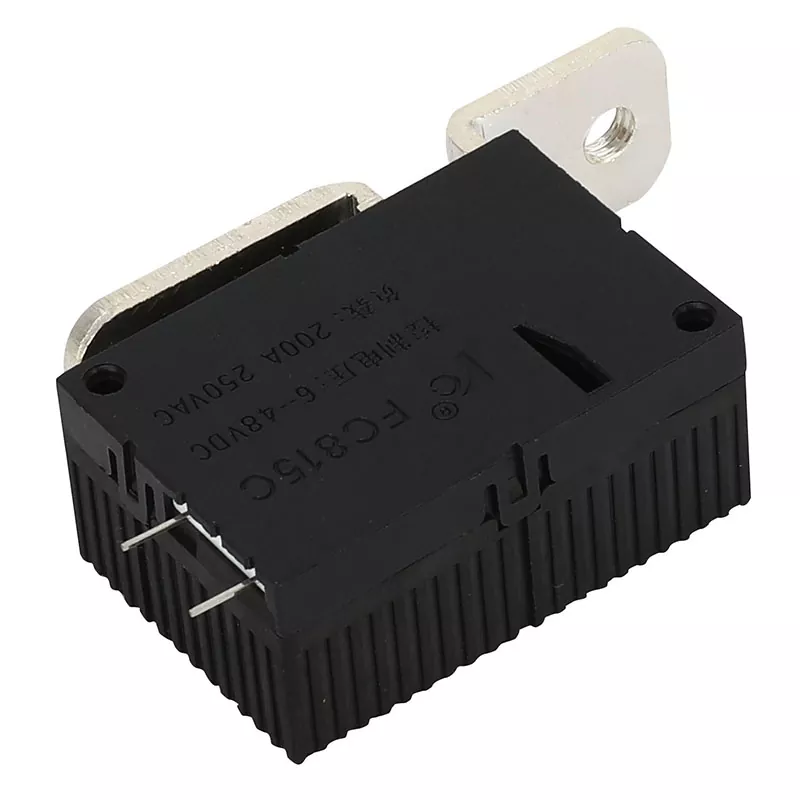

Face Electric Co., Ltd. har alltid fulgt kvalitetspolitikken med "kontinuerlig innovasjon og pragmatisk ledelse", og har skapt industrimerkeprodukter med forretningsfilosofien om å overleve ved kvalitetssikring og utvikling ved storskala produksjon. For tiden kan låsereléene uavhengig designet og utviklet av selskapet vårt gi en rekke spesifikasjoner fra 16A til 200A for kunder å velge mellom. Selskapets produkter oppfyller kravene i EUs ROHS-direktiv, og selskapets produkter har oppnådd nasjonale oppfinnelsespatenter og bruksmodellpatentsertifikater; Besøk nettstedet vårt på www.facerelay.com for å lære mer om produktene våre. For henvendelser kan du nå oss pålydia@face-relay.com.
